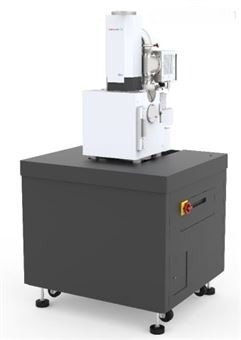

SEM扫描电子显微镜是一种利用电子束扫描样品表面，并通过检测样品表面与电子束相互作用所产生的信号来获得样品微观形貌的高分辨率显微镜。其高分辨率成像能力和多功能分析特性，使其在科学研究与工业检测中发挥着重要作用。
一、工作原理
SEM扫描电子显微镜的基本工作原理是通过电子束扫描样品表面，然后通过探测从样品表面反射回来的信号（包括二次电子、背散射电子、X射线等），来形成图像。这一过程可以分为以下几个步骤：
1、电子源：电子源通常使用热阴极或场发射阴极，产生高能量的电子束。这些电子束通过聚焦系统变得非常精细，能够在微米或纳米尺度上进行扫描。
2、扫描过程：电子束在样品表面按照一定的规则进行扫描，通常采用点扫描方式。每扫描一个点，样品就会与电子发生相互作用，从而产生不同类型的信号。这些信号被探测器接收，并根据信号的强度和变化生成相应的图像。
3、信号探测：在扫描过程中，样品表面会释放出二次电子、背散射电子、X射线等。二次电子主要来源于样品表面，它们的数量与样品表面的细节结构有关，因此通过二次电子信号可以获得样品的表面形貌图像；背散射电子则能提供样品的原子序数信息，因此可以用于识别不同材料的成分分布；X射线则通过元素分析提供样品的化学成分信息。
4、图像重建：探测到的信号通过电子显微镜的计算机系统处理后，转换成灰度图像，显示出样品表面的微观结构。在SEM图像中，样品的高度和形状通过不同强度的二次电子信号呈现出来，越凹陷的部分，二次电子信号越弱，显示为较暗的区域，越突出的部分信号较强，显示为较亮的区域。
二、应用领域
由于SEM扫描电子显微镜具有高分辨率、高放大倍率和三维形貌重建能力，使其在多个领域有广泛应用：
1、材料科学：在材料研究中，被广泛用于观察金属、陶瓷、半导体、聚合物等材料的微观结构、表面形貌、破裂机制、腐蚀分析等。例如，通过SEM可以观察金属表面的裂纹、焊接接头的结构、金属材料的涂层质量等。
2、生命科学：在生物学研究中的应用也十分广泛，尤其是在细胞学和微生物学领域。SEM能够清晰地观察细胞表面结构，如细胞膜、细胞外基质、病毒表面等。通过使用，研究人员可以对病原体、病毒和细胞组织的细微结构进行详细分析。
3、电子与半导体工业：在电子行业，用于集成电路(IC)、电子器件、光纤等的制造过程中，以检测它们的表面结构和生产质量。特别是在半导体材料的研究中，可以揭示纳米尺度的缺陷、断裂和不良接触，从而为改进制造工艺提供依据。
4、地质学与矿物学：在矿物学中，被用来研究岩石、矿物的表面形态、矿物的微观结构、矿石的化学组成等。通过背散射电子图像，地质学家能够根据不同元素的分布，分析矿石的成分和矿物的类型。
SEM扫描电子显微镜以其优异的分辨率和多功能性，广泛应用于科学研究和工业生产中，特别是在材料科学、生物医学、电子工业和纳米技术等领域。其通过高能电子束扫描样品表面，探测不同信号来获得精细的微观图像，并提供关于样品化学成分、物理性质等方面的重要信息。
